實驗型卷涂涂布機
微型卷涂涂布試驗機

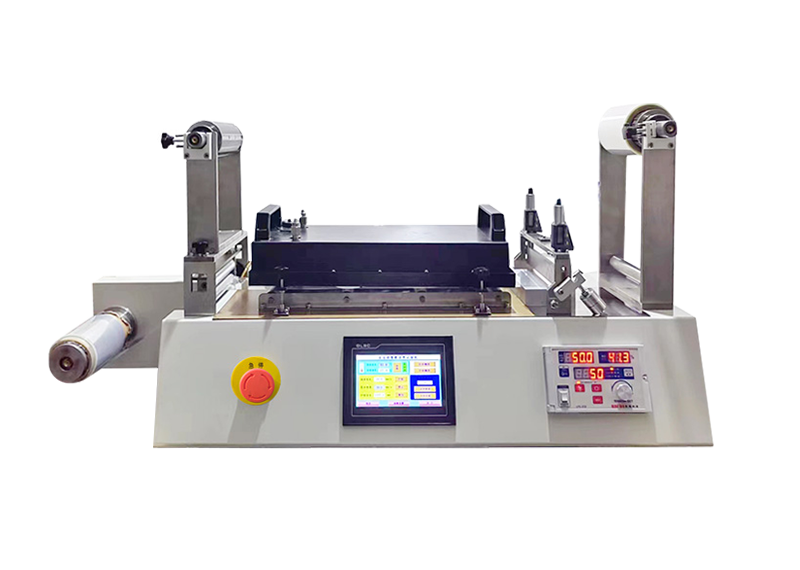

桌面卷涂涂布試驗機

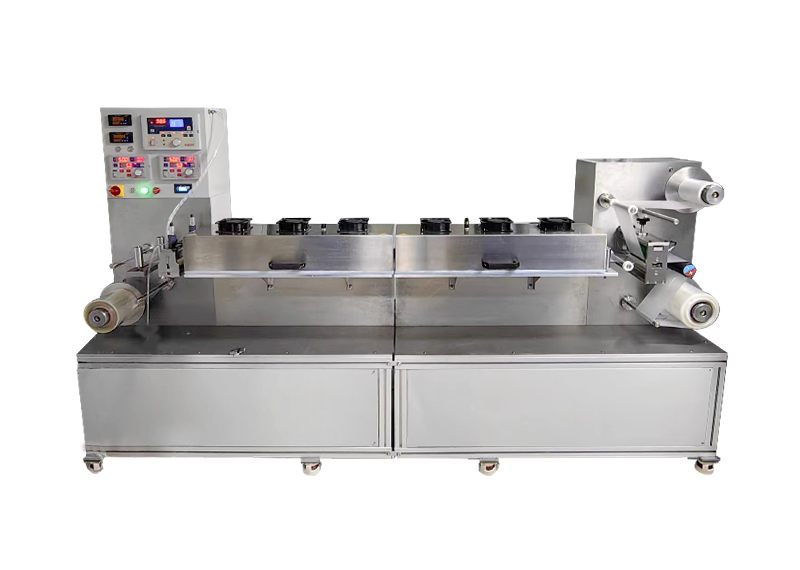

實驗型卷涂涂布試驗機
技術參數
品介紹.jpg "產品介紹.jpg")
該機主要適用于將成卷的基材，如:紙張、布匹、皮革、鋁箔、塑料薄膜等，涂上一層特定功能的膠、涂料或油墨等，并加熱固化后收卷。
自動涂布機的工作原理:與用于網印制版的自動涂布機的工作原理是相同的。該涂布機由放卷機構，涂膜機構，烘干機構、收卷機構，以及控制涂布基材張力和糾偏部件和涂布速度的機械部件或氣動部件組成。
涂布卷材安放在放卷軸上，氣脹軸將卷材固定，涂布機構兩端裝在涂布機的垂直支撐板上，通過皮帶的傳動，使涂布基材線性運動，沿基材的表面進行設置好厚度的涂布，涂膜后的基材通過烘道加熱單元后進行收卷。（傳動機構通過磁粉離合器連接在步進電機上，使其操作平穩，并能夠精確控制涂布的張力）
桌面卷對卷涂布機走速：0-5m/min，導輥面寬：300mm，烘箱長：2.0m，包含進料、涂布、烘 箱、收放卷、電氣控制等單元，主要用于中高粘度范圍內各種漿料的涂布。機頭模塊化結構，可 選配擠壓涂布、轉移涂布、刮刀涂布、微凹版涂布、擠壓轉移涂布、擠壓刮刀涂布，多功能涂布 時通過改變基材穿帶方案切換涂布功能，可選配涂布模頭，可選配基材展平、供料裝置、紅外干燥、紫外固化、干燥箱數量等。
參數.jpg "技術參數.jpg")
·設備結構
| 項目 | 裝置規格 | |
| 放卷單元 | 結構類型 | 落地結構 |
| 放卷軸 | 械脹軸 | |
| 放卷方向 | 單向放卷 | |
| 放卷卷徑 | Max.φ300mm | |
| 承 重 | Max.30Kg | |
| 放卷驅動 | 伺服電機 | |
| 張力輥 | 類型 | 機械 |
| 導向輥 | 鋁合金，硬質氧化 | |
| 張力控制方式 | 機械摩擦力 | |
涂布單元 | 刮涂方式 | 逗號刮刀 |
| 刮刀高度調 | 千分尺調節 | |
| 涂布料槽 | 不銹鋼 | |
| 涂布寬度 | 手工調節料盒擋板位置 | |
| 涂布速比 | 觸摸屏手工設置 | |
| 固化單元 | 數量 | 共2節，共2米 |
| 干燥箱材質 | 內部不銹鋼 | |
| 加熱方式 | 上鼓風加熱 | |
| 加熱溫度 | 常溫-150℃ | |
| 溫度控制 | 內置熱電阻檢測溫度 | |
| 收卷單元 | 類 型 | 雙臂 |
| 收卷軸 | 機械脹軸 | |
| 收卷方向 | 單向收卷 | |
| 收卷卷徑 | Max.φ300mm | |
| 承 重 | Max.30Kg | |
| 收卷驅動 | 伺服電機 | |
| 糾偏單元 | 類 型 | 單獨操控臺 |
| 系 統 | PLC控制 | |
| 觸摸屏+按鍵 | 7英寸彩屏+多組按鍵 | |
| 涂布方式 | 連續性涂布 | |
| 操作方式 | 觸摸屏操作+按鍵 | |
| 防護罩 | 防護罩材質 | 玻璃+不銹鋼條 |
| 防護罩開合方式 | 門式 | |
| 通風排氣系統 | 通風排氣口 | 2個 |
| 通風排氣方式 | 750W風機 | |
| 通風口口徑 | φ200mm | |
·技術參數
| 導輥幅 | 300 mm | 基材幅寬 | ≤ 300 mm |
| 涂布寬度 | 300 mm | 機械速度 | 0-5 m/min |
| 涂布速度 | 根據固化時間設置 | 涂布厚度 | 連續涂布單面厚度:涂層厚度手動調節 |
| 刮刀調節 | 手工調節,顯示精度1μm | 背棍直徑 | Φ100m,輥跳動≤2μm |
| 膠輥直徑 | Φ100mm | 固化方式 | 上鼓風加熱 |
| 排 風 | 離心風機 | 張力控制 | 機械手動調節 |
| 收放卷徑 | Max.φ300mm | 收放卷芯 | Max.φ30mm（可根據實際情況定制不同尺寸） |
| 操作方向 | 沿箔材傳遞方向,右側為操作側 | 設備結構 | 分體式（操作箱與工作區分開，方便后續隔離排風） |
| 設備尺寸 | 3000 *750 *1400 mm | 重量 | 約 300 Kg |
| 控制 PLC | 西門子（進口） | 人機界面觸摸屏 | 西門子（進口） |
| 溫控表 | 上?；粲睿▏?guó)產） | 伺服電機/驅動 | 0.75KW，松下伺服電機 （進口） |
| 減速機 | 1:20行星減速機 日本SHIMPO（進口） | 張力控制 | 凱 德 LC -17 T D （國產） |
| 電器控制器件 | ABB/施耐德（進口） | 氣缸、氣動元件 | 亞德客（國產） |
| 過輥 | 采用鋁導輥（國產） | 氣脹軸 | 凱 德（國產） |
| 磁粉制動器/磁粉離合器 | 凱 德（國產） |
·配套要求
| 配電 | AC220V，50/60HZ，8KW | 接地電阻 | ≤10Ω |
| 壓縮氣 | 壓縮氣最大壓力不小于 0.5MPa | 溫濕度 | 濕度 30～90RH 或者更低，溫度 25±5℃ |
| 地平要求 | 平整度≤5mm/m2，承載不少于 200kg/㎡ | 尾氣排放 | 直徑200mm |
